Назначение
LTE-8X – станционный терминал (OLT) для построения сети TurboGEPON. Каждый порт LTE-8X позволяет подключить до 128 абонентов. Таким образом, максимальная абонентская емкость LTE-8X – 1024 абонентов. Такой коэффициент сплиттирования удается получить при оптимальном расходовании оптического бюджета мощности и использовании SFP модулей увеличенной мощности
Для подключения к вышестоящей сети терминал имеет uplink интерфейсы 1Гбит/с и 10Гбит/с.
Стандарт TurboGEPON позволяет организовать до абонента канал со скоростью 2.5 Гбит/с. Полоса пропускания динамически разделяется между активными абонентами.
Аппаратная часть LTE-8X

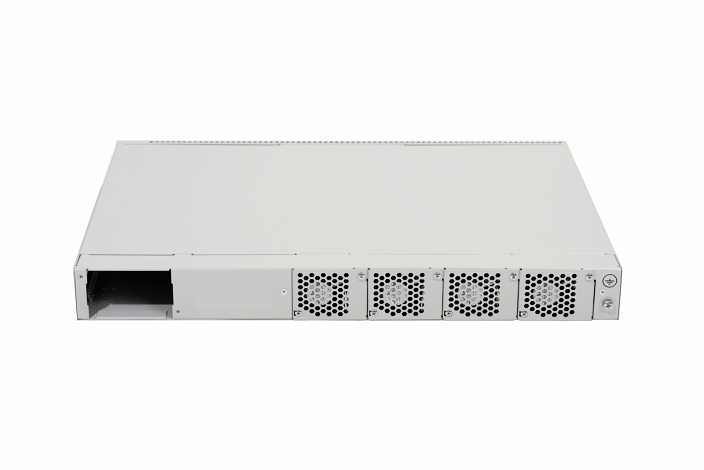

LTE-8X собственная разработка Eltex на базе высокопроизводительного чипа. Оборудование имеет один съемный блок питания: на выбор 48V DC или 220 V AC.
Программный функцонал
Оборудование LTE-8X имеет развитый сетевой функционал. При переходе от Ethernet технологии к PON оператор связи может сохранить принятый на сети способ авторизации абонентов (поддерживается широкий функционал в части Multicast, VLAN, VPN-соединений)
Следует отметить поддержку функции RSSI: LTE-2X измеряет уровень мощности оптического сигнала.
Преимущества
Часто нашими клиентами становятся операторы связи, ранее построившие PON на оборудовании китайского производства. Их окончательный выбор в пользу Элтекс обусловлен:
-
Компетентной технической поддержкой на русском языке
Стабильностью оборудования
Оборудование всегда в наличии
широким сетевым функционалом: Q-in-Q, IGMP fast leave, DHCP, traffic shaping, RSTP
Чем отличается TurboGEPON от GPON?
Eltex производит два направления оборудования PON: TurboGEPON и GPON
Габариты и вес
Размер коробки ШхВхГ, мм - 520 x 85 x 400
Вес брутто, кг - 4.83
Общие параметры
Статус Минпромторг - нет
Количество портов PON - 8
Технология PON - TurboGEPON
Тип оборудования PON - OLT

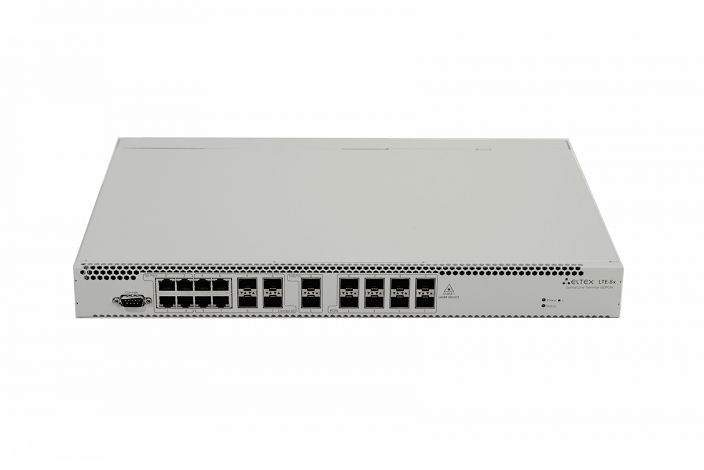

Сетевые интерфейсы
Uplink-
2 порта 10GBase (SFP+)/1000 Base-Х
4 комбинированных порта 10/100/1000 Base-T/1000 Base-X (SFP)
4 порта 10/100/1000Base-T
-
8 портов 2.5/1.25 Гбит/с TurboGEPON (SFP)
Режимы портов
-
Дуплексный/полудуплексный режим 10/100/1000Mбит/c для электрических портов
Дуплексный режим 1/10Гбит/с для опт. портов
Параметры SFP PON1
-
Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Коэффициент разветвления - до 1:1282
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
Поддержка DDM:
-
Digital RSSI
Module Temperature
Supply Voltage
Laser Bias Current
Tx Optical Power Output
-
Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
Максимальная дальность действия – 20 км
Передатчик: 1490nm DFB Laser
-
Data Rate: 2488Mb/s
Average Launch Power +7..+10 dBm
Spectral Line Width-20 dB 1.0 nm
Приемник: 1310nm APD/TIA Detector/Amplifier
-
Data Rate: 1244Mb/s
Receiver Sensitivity -12 dBm
Receiver Optical Overload -20 dBm
-
Соответствует ITU-T G.984.2, FSAN Class C+, SFF-8472
Максимальная дальность действия – 60 км
Передатчик: 1490nm DFB Laser
-
Data Rate: 2488Mb/s
Average Launch Power +3..+7 dBm
Spectral Line Width-20 dB 1.0 nm
Приемник: 1310nm APD/TIA Detector/Amplifier
-
Data Rate: 1244Mb/s
Receiver Sensitivity -32 dBm
Receiver Optical Overload -12 dBm
Receiver Burst Mode Dynamic Range 20 dB
Процессор
-
Тактовая частота процессора - 800МГц
Количество ядер - 1
Оперативная память - DDR2 SDRAM 256 МБ 320 МГц
Энергонезависимая память - 2х32 МБ SPI Flash
-
Напряжение питания1:
-
220 В (150-250 В) AC, 50 Гц
48 В (-36..-72 В) DC
Потребляемая мощность не более 77 Вт
Рабочий диапазон температур: от +5° до 40°C
Относительная влажность до 80%
Габариты: с установленным блоком питания: 430х44х258 мм, 19'’ конструктив, типоразмер 1U
-
IEEE 802.3ah Ethernet in the First Mile
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-T Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Fiber Gigabit Ethernet
ANSI/IEEE 802.3 NWay auto-negotiation
IEEE 802.3x Full Duplex and flow control
IEEE 802.3ad Link aggregation
IEEE 802.1p Protocol for Traffic Prioritization
IEEE 802.1Q Virtual LANs
IEEE 802.1ad Provider Bridges (Q-in-Q)
IEEE 802.1v VLAN Classification by Protocol and Port
IEEE 802.3ac VLAN tagging
IEEE 802.1d MAC bridges
IEEE 802.1x Port Based Network Access Control
-
MAC address learning/aging
Ограничение количества MAC-адресов
Обработка неизвестных МАС-адресов
Ограничение широковещательного трафика
Ограничение многоадресного трафика
Количество multicast групп до 2000
Поддержка QinQ в соответствии с IEEE 802.1ad
Поддержка IGMP Proxy
Поддержка IGMP Snooping
Поддержка функции быстрого переключения программ TV (IGMP fast leave)
Изоляция портов, изоляция портов в пределах одной VLAN
STP, RSTP, MSTP
-
Управление/мониторинг: WEB, CLI, SNMP
Ограничение доступа: по паролю, IP-адресу
2 Для версии ПО 3.14.1 и выше
