Особенности
-
до 16 портов PON, исполнение 1U
предоставление услуг кабельного телевидения совместно с передачей данных
соответствие стандартам G.988, G.984.x и TR-156
удаленное управление посредством CLI, SNMP
резервирование источников питания с возможностью горячей замены
идеальное решение для большого поселка или многоквартирного дома
Описание
Станционное оборудование (OLT) предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).
Интерфейсы GPON служат для подключения оптической распределительной сети (PON). К каждому интерфейсу можно подключить до 128 абонентских оптических терминалов по одному волокну. Выход в транспортную сеть оператора реализуется посредством 10 Gigabit или комбинированных Gigabit uplink интерфейсов.
Применение OLT LTP позволяет оператору строить масштабируемые, отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.
Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния. Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу до 128 абонентов.

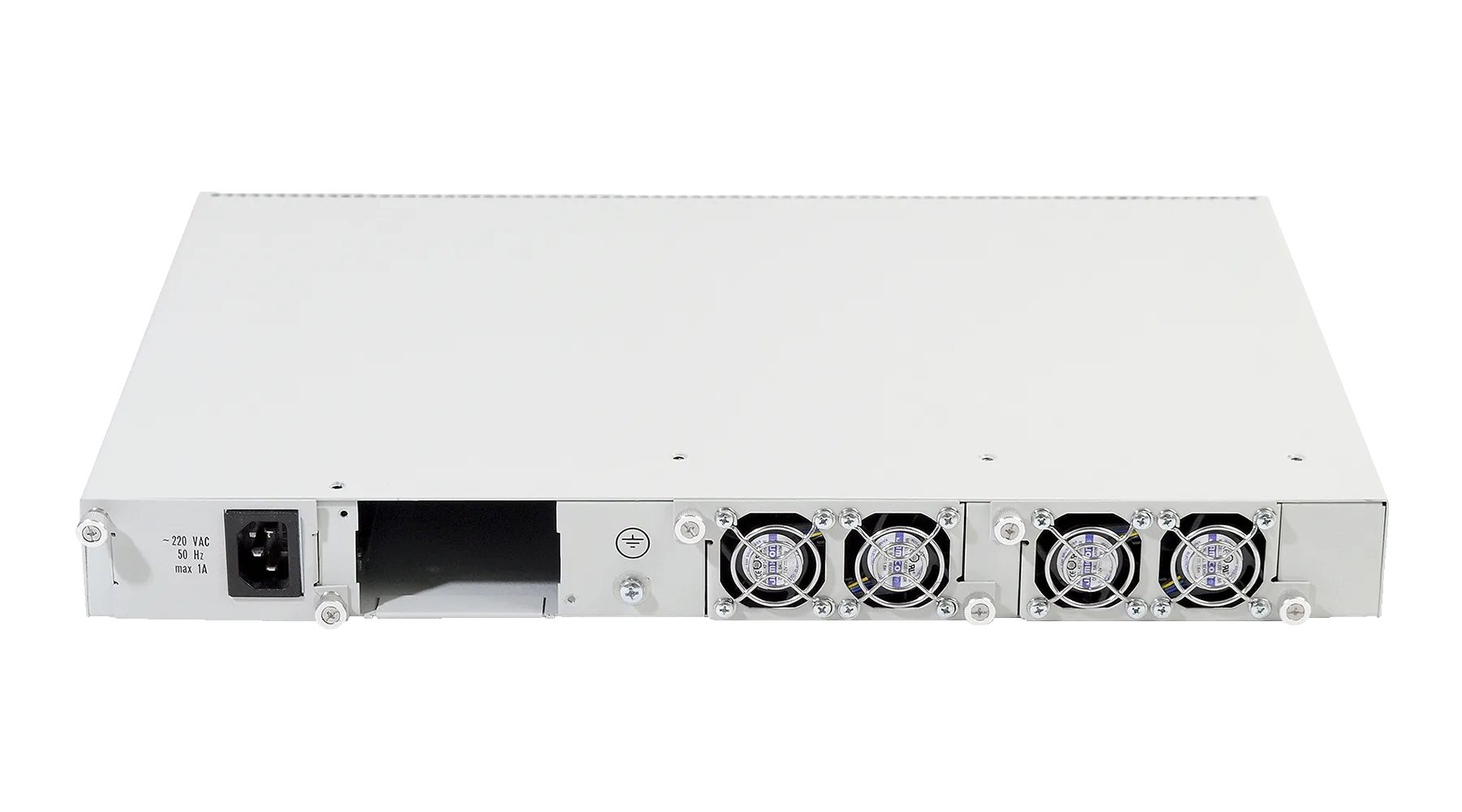

Станционные терминалы OLT поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.
Габариты и вес
Размер коробки ШхВхГ, мм - 550 x 85 x 450
Вес брутто, кг - 4.5
Общие параметры
Статус Минпромторг - да
ONT - 2048
Количество портов PON - 16
РРПП (ПП 719) - 10823382
Технология PON - GPON
Тип оборудования PON - OLT
Uplink
-
8 портов 10GBASE-X (SFP+)/1000BASE-Х(SFP)
Downlink
-
16 портов 2,5/1,25 Гбит/с GPON
Максимальное количество ONT
-
2048
Режимы портов
-
Дуплексный режим 1/10 Гбит/с для оптических портов
Параметры SFP PON1
-
Среда передачи: оптоволоконный кабель SMF - 9/125, G.652
Коэффициент разветвления до 1:128
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication)
Class B+
-
Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
Максимальная дальность действия: 20 км
Передатчик: 1490 нм РОС-лазер (DFB Laser)
-
Скорость передачи данных: 2488 Мбит/с
Средняя выходная мощность: +1,5..+5 дБм
Ширина спектральной линии: -20 дБ 1.0 нм
-
Скорость передачи данных: 1244 Мбит/с
Чувствительность приемника: -28 дБм
Оптическая перегрузка приемника: -8 дБм
Class C++
-
Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
Максимальная дальность действия: 40 км
Передатчик: 1490 нм РОС-лазер (DFB Laser)
-
Скорость передачи данных: 2488 Мбит/с
Средняя выходная мощность: +7..+10 дБм
Ширина спектральной линии: -20 дБ 1.0 нм
-
Скорость передачи данных: 1244 Мбит/с
Чувствительность приемника: -32 дБм
Оптическая перегрузка приемника: -12 дБм
Динамический диапазон импульсного приемника: 20 дБ
Коммутатор
-
Производительность коммутатора: 120 Гбит/с
Таблица MAC-адресов: 64К записей
Поддержка VLAN до 4К в соответствии с 802.1Q
Физические параметры
-
Напряжение питания:
-
220 В (100-240 В) AC, 50 Гц
48 В (36-72 В) DC
Рабочий диапазон температур: от -5 до 40 °C
Относительная влажность до 80 %
Габариты с установленным блоком питания: 430х44х317 мм, 19'’ конструктив, типоразмер 1U
Масса: 4,5 кг
Стандарты
-
ITU-T G.988 GPON
ITU-T G.984x GPON
ITU-T G.8032/Y.1344 Ethernet ring protection switching
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-T Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Fiber Gigabit Ethernet
ANSI/IEEE 802.3 NWay auto-negotiation
IEEE 802.3x Full Duplex and flow control
IEEE 802.3ad Link aggregation
IEEE 802.1p Protocol for Traffic Prioritization
IEEE 802.1Q Virtual LANs
IEEE 802.1ad Provider Bridges (QinQ)
IEEE 802.3ac VLAN tagging
IEEE 802.1d MAC bridges
IEEE 802.1w Rapid Reconfiguration of Spanning Tree
IEEE 802.1s Multiple Spanning Trees
Дополнительные возможности
-
Зеркалирование трафика с VLAN, с порта
Таблица MAC-адресов 64K на коммутатор, 8K на порт
Ограничение количества MAC-адресов
Поддержка STP, RSTP, MSTP
Поддержка ERPSv2
Поддержка QoS: 802.1p, DSCP, WFQ
Изоляция портов, изоляция портов в пределах одной VLAN
Ограничение unicast/multicast/broadcast трафика
Поддержка ACL IPv4
Поддержка QinQ в соответствии с IEEE 802.1ad
Количество multicast групп до 1024
Поддержка IGMP Fast Leave
Поддержка IGMP Proxy
Поддержка IGMP Snooping
Поддержка IGMP Querier
Поддержка DHCPv4 Snooping
Поддержка IP Source guard
Поддержка DHCPv4 Relay Agent (Option 82)
Поддержка PPPoE Intermediate agent
Поддержка LLDP (802.1ab)
Поддержка Storm Control
Поддержка Policy
Утилизация по сервисам ONT
Поддержка OMCI Bridge
Поддержка OMCI RG
Управление и мониторинг
-
Поддержка RADIUS, TACACS+
Управление и мониторинг: CLI, SNMP, web
Ограничение доступа: по паролю, IP-адресу, уровню привилегии
Поддержка нескольких management интерфейсов
